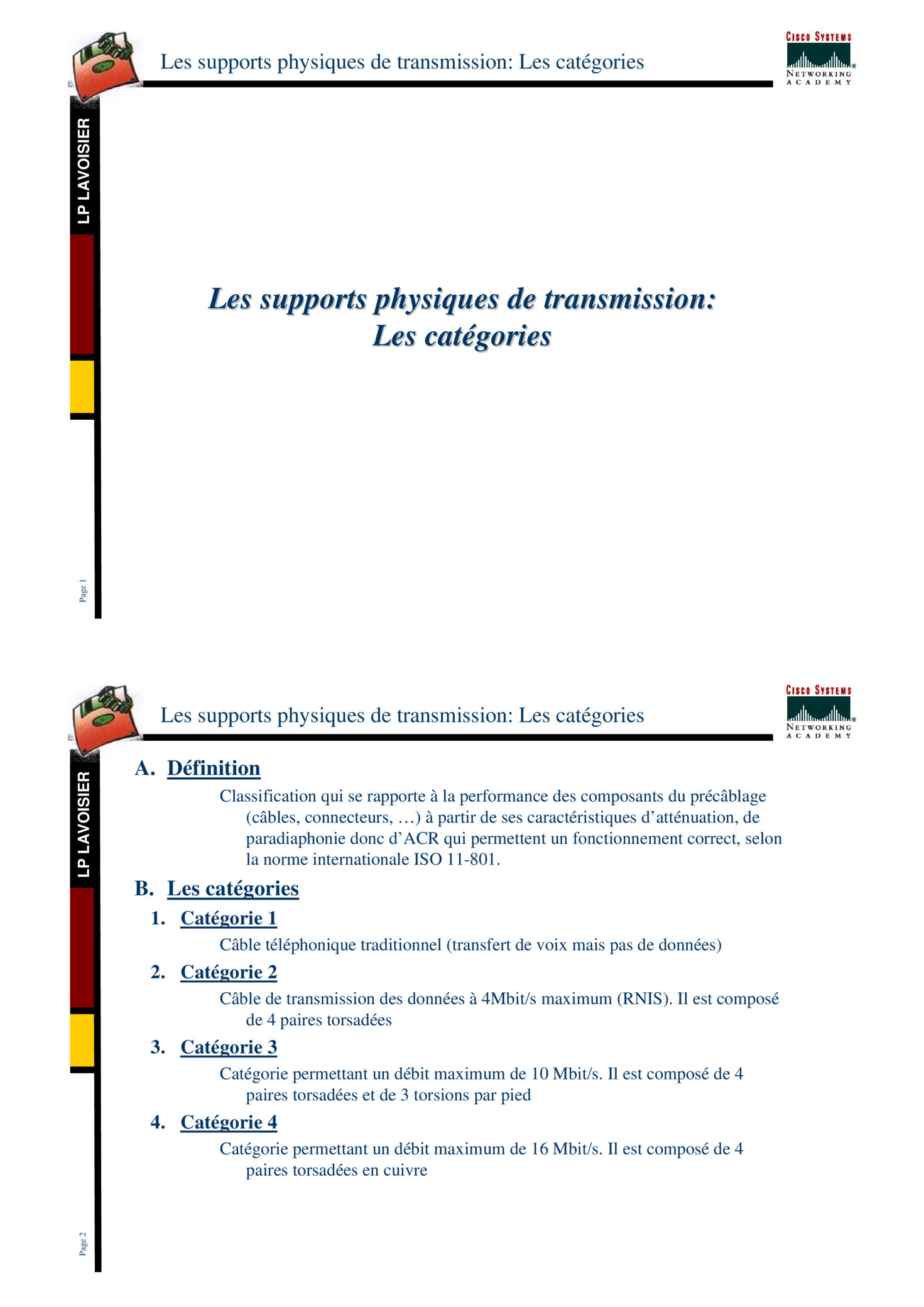

Introduction à Les supports physiques de transmission:les catégories

Les supports physiques de transmission:les catégories abordent la classification et les caractéristiques des câblages utilisés pour la transmission des données et de la voix. Cette thématique se concentre sur les différentes catégories de câbles, leurs performances, ainsi que leur adéquation aux normes internationales, notamment la norme ISO 11-801.

Le contenu détaille les spécifications techniques des catégories de câbles allant de la catégorie 1, adaptée aux transmissions téléphoniques traditionnelles, jusqu'aux catégories plus récentes comme la catégorie 7, conçue pour les réseaux à haut débit tels que le Gigabit Ethernet. Cette classification aide à comprendre la relation entre les catégories et les classes de performance attendues dans les installations précâblées.

Ce que vous allez apprendre

• Analyser les caractéristiques techniques des différentes catégories de câbles de transmission.
• Comprendre la correspondance entre les catégories de câblage et les classes de certification.
• Mettre en place des installations respectant les normes pour optimiser la performance réseau.
• Configurer des infrastructures adaptées aux types de données et de vitesses requises.
• Évaluer les limites de distance et bande passante selon les catégories utilisées.

Prérequis

• Connaissance de base en réseaux et transmission de données.
• Familiarité avec les composants de câblage (câbles, connecteurs, prises).
• Accès à un environnement technique permettant la manipulation et la mesure de câblage réseau.

Aperçu des modules

• Définition et classification des catégories de câblage (Catégorie 1 à 7).
• Analyse des performances en bande passante et débits supportés par catégorie.
• Correspondance entre catégories, classes et normes applicables.
• Applications typiques selon chaque catégorie (voix, Ethernet, Gigabit, etc.).
• Présentation des spécificités techniques telles que la torsion des paires, écrantage et connectique.
• Limites de distances maximales en fonction des catégories et classes.

Questions fréquentes

Comment les catégories de câblage correspondent-elles aux classes de performance?

Si tous les composants d'un câblage appartiennent à la même catégorie, par exemple la catégorie 5E, le câblage peut être certifié selon une classe (exemple: classe D) à condition que les distances maximales soient respectées.

Quelle bande passante la catégorie 6 supporte-t-elle et pour quelle utilisation est-elle conçue?

La catégorie 6 supporte une bande passante de 250 MHz et est conçue pour les réseaux LAN fonctionnant à 1 Gbps et plus.

Quelles différences principales existent entre les catégories 5 et 5E?

La catégorie 5 supporte un débit maximum de 100 Mbit/s, tandis que la catégorie 5E est optimisée pour supporter les débits du Gigabit Ethernet tout en gardant la même bande passante de 100 MHz.
