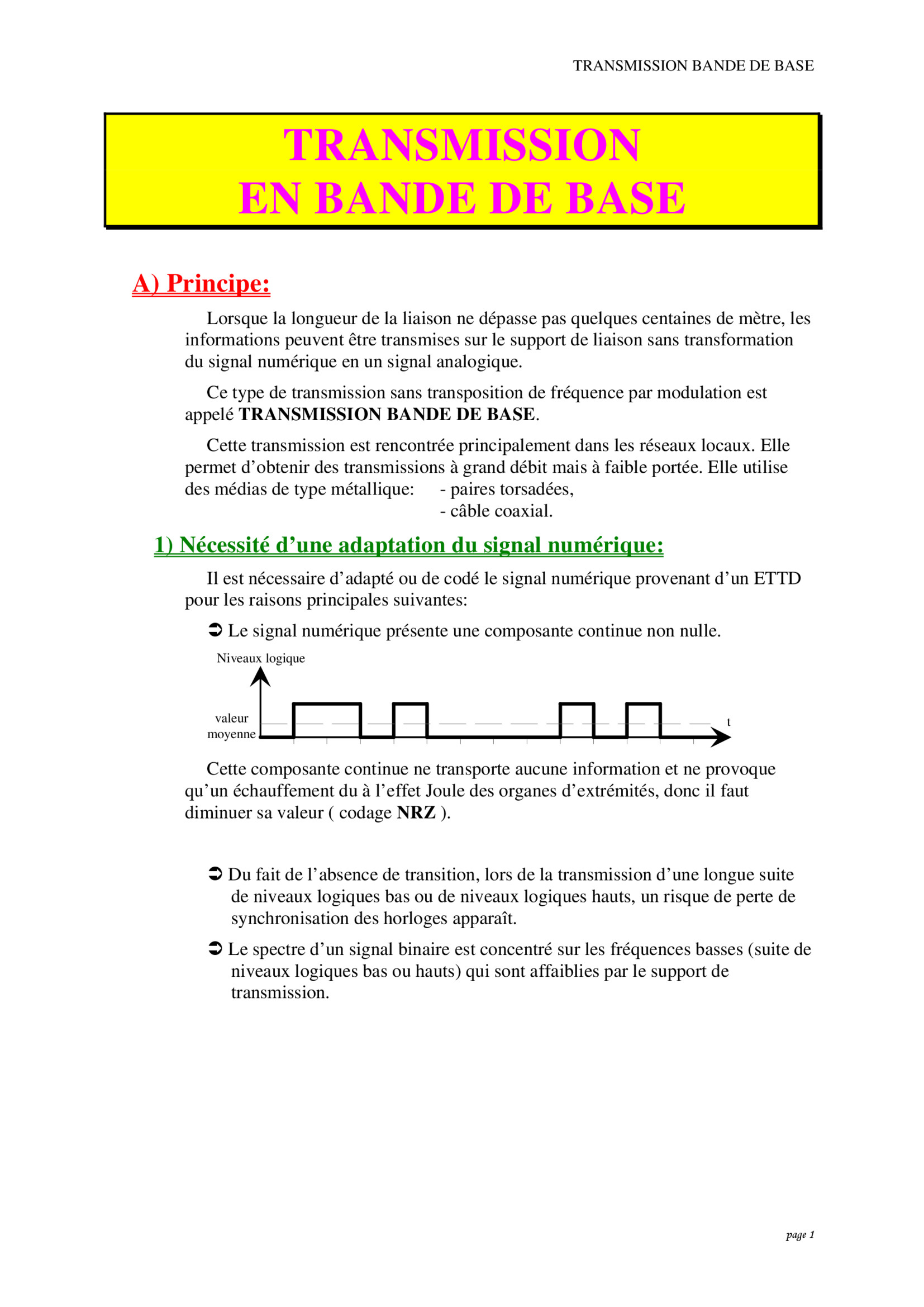

Transmission en bande de base : Cours de codage réseau PDF

Prérequis

Ce cours s'adresse à un public de niveau débutant à intermédiaire en télécommunications ou réseaux. Une connaissance de base des signaux numériques et des notions élémentaires sur la transmission de données est recommandée. Aucun matériel ou logiciel spécifique n'est requis; une simple compréhension des principes des codages numériques et des supports physiques comme la paire torsadée ou le câble coaxial suffit.

Introduction à la transmission en bande de base

La transmission en bande de base permet de transmettre directement un signal numérique sur un support sans modulation en fréquence. Utilisée principalement dans les réseaux locaux, elle offre des débits élevés sur de courtes distances en cuivre. Les contraintes liées à ce mode incluent la composante continue et la synchronisation des horloges.

Aperçu du cours: Transmission en bande de base

Ce cours couvre 7 thèmes clés :

• Principe de la transmission en bande de base : Définir les principes et contraintes de la transmission sans modulation.
• Méthodes de codages et codage NRZ : Analyser le NRZ et ses limites liées aux transitions et à la synchronisation.
• Codage Manchester (Biphase) et Manchester différentiel : Résoudre les problèmes de synchronisation par le codage des transitions.
• Codage Miller ou Delay Mode : Réduire la bande passante nécessaire et gérer les transitions.
• Codage Bipolaire : Gérer la composante continue par alternance des polarités.
• Codage HDBn (Haute Densité Binaire d’ordre n) : Améliorer le codage bipolaire pour éviter les longues séquences nulles.
• Autres codes et codage 4B/5B : Appliquer des substitutions de bits pour améliorer la synchronisation et faciliter la détection d'erreurs.

Objectifs

• Configurer et identifier différents types de codage de signaux numériques en bande de base.
• Calculer l'efficacité spectrale de schémas de codage.
• Diagnostiquer les erreurs de synchronisation et proposer des mesures correctives, en analysant notamment le diagramme de l'œil.
• Dimensionner un lien physique (ex : Cat5e, Cat6) selon les contraintes de bande passante et d'atténuation.
• Appliquer des codes adaptés pour réduire la composante continue et assurer la synchronisation.
• Interpréter des tables de substitution binaire comme le codage 4B/5B utilisé en réseaux FDDI.

Contexte moderne

Ces codes, bien que classiques, constituent le socle de compréhension des protocoles Ethernet actuels sur cuivre et aident à analyser les mécanismes de synchronisation, d'égalisation et de gestion de la composante continue dans les liaisons physiques modernes.

Glossaire des Concepts Clés

• Composante continue : Partie du signal correspondant à une valeur moyenne non nulle sur la durée, gênant le transfert d'énergie et la transmission sur certains supports.
• Synchronisation d'horloge : Processus permettant au récepteur d'aligner son horloge sur celle de l'émetteur pour échantillonner correctement les bits transmis.
• Bande passante : Plage de fréquences qu'un support ou un système peut transmettre efficacement; elle limite le débit et la forme des signaux.
• Limite de Nyquist / Théorème de Shannon : Rappel bref des limites fondamentales sur le débit maximal transmissible en fonction de la bande passante et du rapport signal/bruit.

Mis à jour le 03/03/2026
