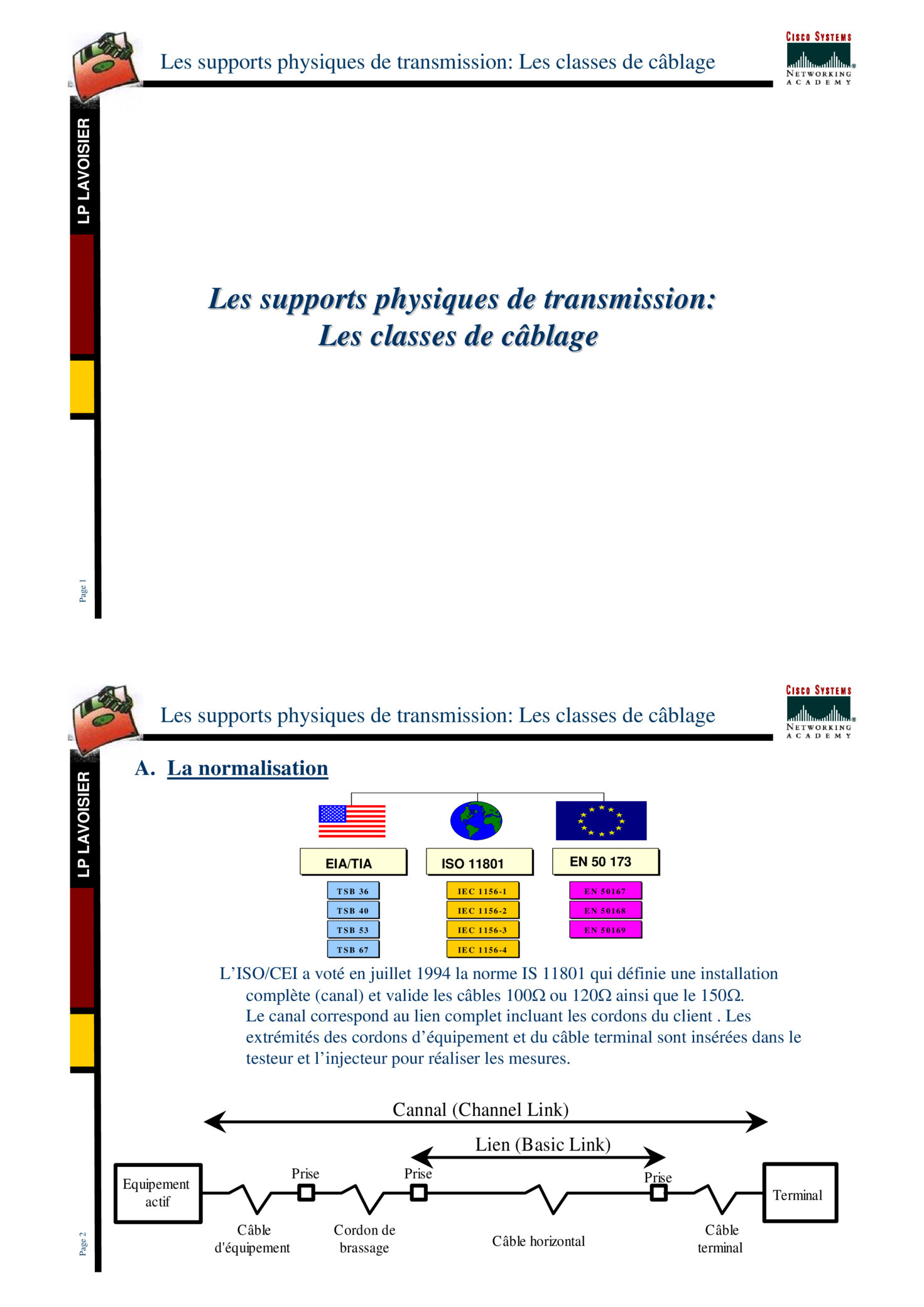

Introduction à Les supports physiques de transmission: les classes de câblage

Les supports physiques de transmission: les classes de câblage offre une vue détaillée des différents standards et classifications qui régissent le câblage des réseaux de transmission de données. Ce document explique les caractéristiques techniques, les normes ISO/CEI, et les performances associées aux diverses classes de câblage, indispensables pour garantir la qualité et la fiabilité des installations.

Il aborde notamment les normes et amendements qui définissent les critères de mesure et de validation des câbles et canaux, ainsi que les spécifications pour chacune des classes de câblage, allant de la classe D à la classe F. Ce contenu est fondamental pour comprendre les capacités de transmission selon les fréquences et les applications ciblées.

Ce que vous allez apprendre

• Analyser les normes de câblage en transmission de données selon les classes D, E et F.
• Configurer une chaîne de liaison réseau conforme aux exigences des standards ISO 11801.
• Mettre en place un câblage adapté aux besoins en fréquence et performance des réseaux modernes.
• Créer des liens permanents et canaux en respectant les critères d'atténuation, paradiaphonie et temps de propagation.
• Évaluer les distances maximales de raccordements selon les catégories de câbles et classes d'application.

Prérequis

• Connaissances de base en réseaux et transmission de données.
• Familiarité avec les notions de fréquence, atténuation et paradiaphonie.
• Accès à un environnement technique de câblage pour mise en pratique.

Aperçu des modules

• Introduction à la normalisation ISO/CEI 11801 et définitions des canaux et liens permanents.
• Présentation des classes d'application de la classe A à la classe F.
• Analyse des performances des câblages en classe D (100 MHz), E (200 MHz) et F (600 MHz).
• Étude des caractéristiques techniques telles que l'affaiblissement, le NEXT, l'ACR et le temps de propagation.
• Comparaison des spécifications pour les liens permanents et canaux.
• Recommandations sur les distances de raccordements selon catégories et applications.

Questions fréquentes

Quelles fréquences sont couvertes par les classes de câblage selon ce cours?

Les classes de câblage couvrent des fréquences allant de 100 kHz (classe A) jusqu'à 600 MHz (classe F), avec des classes intermédiaires adaptées à différents débits de données.

Quelle est la portée maximale recommandée pour le câblage en catégorie 5e?

Pour la catégorie 5e, la distance maximale conseillée est de 100 mètres, ce qui est suffisant pour le Gigabit Ethernet en câblage horizontal.

Quelle norme définit les classes de câblage et leurs performances?

L'ISO/CEI 11801, votée en 1994, définit les classes d'application, les types de câbles 100Ω/120Ω/150Ω, et les exigences pour les liens et canaux de câblage.
